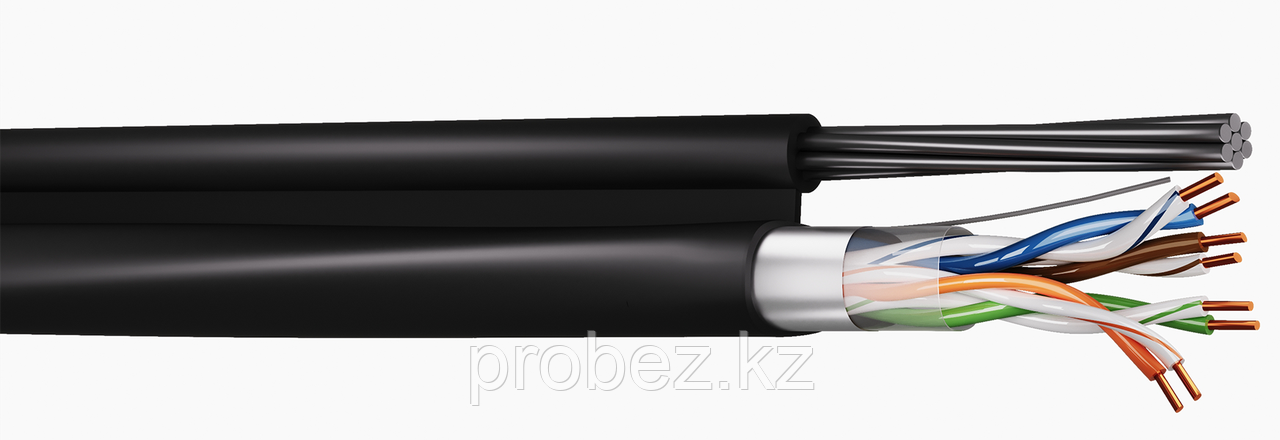

KCEP Кабель F/UTP 4х2 AWG 24/1 PE1 SC Cat.5e

F/UTP - экранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) с частотой передачи сигналов до 100 МГц (Cat.5e).
PE1 SC - для внешней прокладки (оболочка из полиэтилена черного цвета) с тросом

Количество жил в кабеле - 4 пары по 2 жилы
Диаметр жилы, мм  - 0,51
Катушка - 500 м
Вес кабеля - 51,16кг/км
Продается только бухтами

Стандарт на кабель - СТ ТОО 143-1930-10-16-34-2012, ISO/IEC 11801, АКЗК 005-2015
- Токопроводящая жила - Медная мягкая проволока диаметром 0,51мм
- Изоляция токопроводящей жилы - ПЭ
- Вид скрутки - Парная
- Количество пар в кабеле - 4
- Расцветка изоляции жил - Согласно ANSI/TIA-568
- Экран - Алюмополимерная лента
- Наружная оболочка - Светостабилизированный ПЭ
- Несущий элемент - Стальной оцинкованный канат
Электрические характеристики
- Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более - 9,6
- Асимметрия сопротивления жил в паре/ четверке постоянному току, %, не более - 2
- Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц - 56
- Сопротивление изоляции постоянному току, МОм*км, не менее - 150
- Испытательное напряжение постоянного тока в течение 1 мин, кВ - 1,0
- Испытательное напряжение переменного тока в течение 1 мин начастоте, кВ 0,00005 - 0,7
- Волновое сопротивление на частоте, Ом - 0,064-1,0 МГц - 100±25 // 1,0-250 МГц - 100±15
- Скорость распространения, волны на частоте, % от скорости света в вакууме, не менее - 1 МГц - 65 // 10 МГц - 65 // 100 МГц - 65
- Задержка сигнала на частоте, нс/ 100м, не более - 1 - 0,580 // 16 - 0,553 // 100 - 0,548
- Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц - 50
- Затухание в кабеле на частоте, дБ/100 м - 1 - 4,0 // 16 - 9,1 // 100 - 24,0
- Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее - 1 - 63,3 // 16 - 43,6 // 100 - 30,1
- Возвратные потери на частоте, дБ/100 м - 1 - 17,0 // 16 - 17,0 // 100 - 10,0
Механические характеристики
- Значение растягивающего усилия кабеля, не более, кН - 0,4
- Раздавливающие усилие, Н/см, не менее - 40
- Минимальный радиус изгиба кабеля, мм - 43
- Температура эксплуатации - от -40 до +60 °С
- Температура хранения и транспортировки - от -40 до +60 °С
- Температура монтажа - от -10 до +50 °С
- Относительная влажность при температуре +350 C, % - 98
- Наружный размер кабеля, мм (максимальный) - 7,1x10,5
