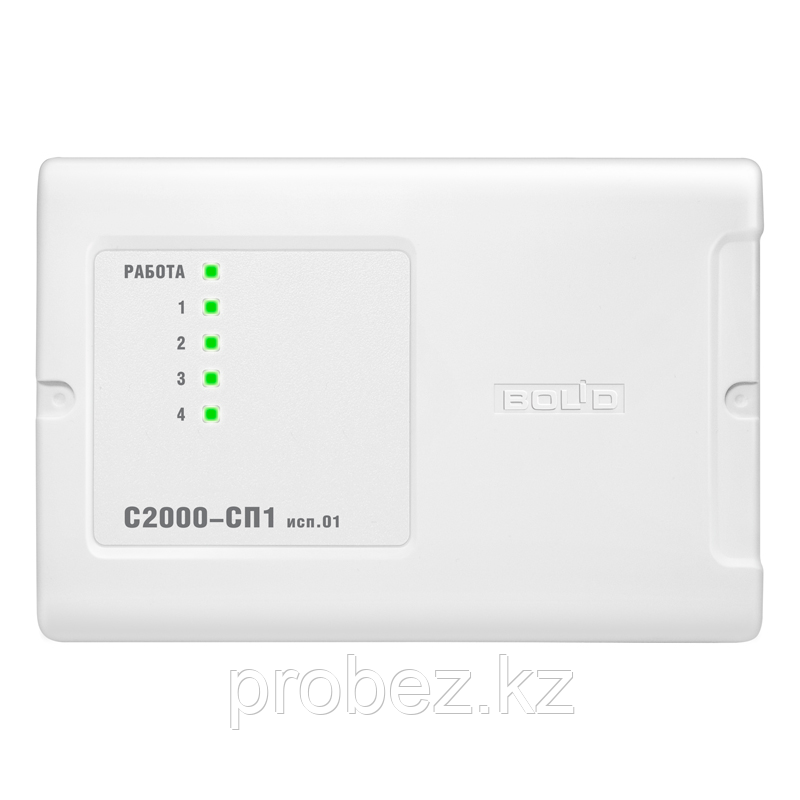

С2000-СП1 Блок релейный
- В наличии
- Код: TD00000000146
19 200 ₸
+7 (727) 339-59-06
Менеджер Арман
- +7 (708) 217-99-99Мария
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель) предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.
Технические характеристики:
Количество выходов 4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода 7А, 10 А – кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут)
Максимальное коммутируемое напряжение ~280 В =125 В
Максимальная коммутируемая мощность каждого реле
при постоянном токе, не более 300 Вт,
при переменном токе, не более 2500 ВА
Световая индикация на лицевой панели 5 светодиодных индикаторов
Датчик вскрытия корпуса микропереключатель
Коммуникационный порт (для работы в ИСО «Орион») RS-485, протокол Орион
Питание прибора От внешнего источника постоянного тока
(Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более
при напряжении питания 12 В 300 мА
при напряжении питания 24 В 150 мА
Ток потребления в дежурном режиме (все выходы выключены), не более
при напряжении питания 12 В 20 мА
при напряжении питания 24 В 15 мА
Готовность к работе после включения питания не более 5 с
Рабочий диапазон температур от -30 до +55 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР40
Габаритные размеры 156x107x39 мм
Масса прибора не более 0,3 кг
Программирование прибора Программа UProg.exe
Подключение к ПК Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа Настенный навесной или на DIN-рейку
Технические характеристики:
Количество выходов 4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода 7А, 10 А – кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут)
Максимальное коммутируемое напряжение ~280 В =125 В
Максимальная коммутируемая мощность каждого реле
при постоянном токе, не более 300 Вт,
при переменном токе, не более 2500 ВА
Световая индикация на лицевой панели 5 светодиодных индикаторов
Датчик вскрытия корпуса микропереключатель
Коммуникационный порт (для работы в ИСО «Орион») RS-485, протокол Орион
Питание прибора От внешнего источника постоянного тока
(Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более
при напряжении питания 12 В 300 мА
при напряжении питания 24 В 150 мА
Ток потребления в дежурном режиме (все выходы выключены), не более
при напряжении питания 12 В 20 мА
при напряжении питания 24 В 15 мА
Готовность к работе после включения питания не более 5 с
Рабочий диапазон температур от -30 до +55 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР40
Габаритные размеры 156x107x39 мм
Масса прибора не более 0,3 кг
Программирование прибора Программа UProg.exe
Подключение к ПК Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа Настенный навесной или на DIN-рейку
Основные атрибуты | |
---|---|
Производитель | Болид |
Страна производитель | Россия |
Тип модуля | Неадресный |
Интерфейс | Проводной |
Индикация режима работы | Да |
Питание | Сеть 12В |
- Цена: 19 200 ₸
