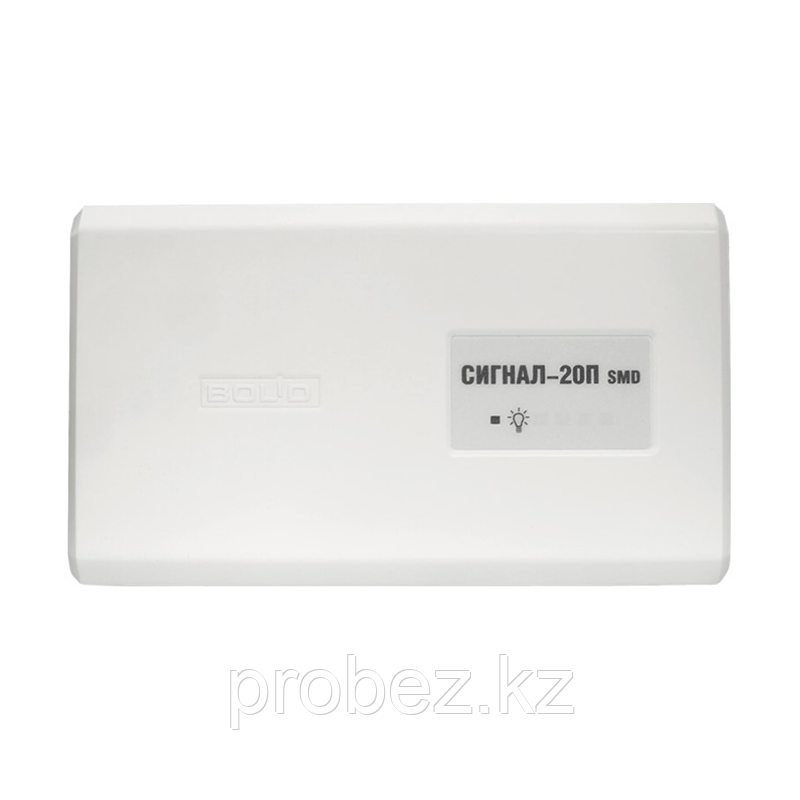

Болид Сигнал-20П Прибор приемно-контрольный
- В наличии
24 072 ₸
- +7 (771) 799-87-87Тахир
Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие "Сигнал-20П" от "Сигнал-20П исп.01" состоит в материале и размере корпуса.
Технические характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС) 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления
1 кОм для охранных ШС
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
20 кОм для охранных ШС
50 кОм для пожарных ШС
Подключаемые к ШС устройства
Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация 1 индикатор отображения режимов
Встроенный звуковой сигнализатор нет
Датчик вскрытия корпуса микроконтакт
Энергонезависимый буфер событий 4096 сообщения
Интерфейс RS-485, протокол "Орион", "Орион 2.1"
Питание блока от внешнего источника постоянного тока
Напряжение питания 10,2 ÷ 28,0 В постоянного тока
Количество вводов питания 2
Потребляемый ток в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)
200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
в режиме Пожар
330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Нет
Выходы 5 шт.
Электромагнитные реле (сухой контакт) 3 шт.:
28 В-до 2 А или
80 В - от 0,1 мА до 50 мА
Электромагнитные реле 2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур от -30 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР20
Материал корпуса пластик
Габаритные размеры 230x135x37 мм
Вес блока не более 0,5 кг
Программирование блока программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления настенный навесной
Основные атрибуты | |
---|---|
Производитель | Болид |
Пользовательские характеристики | |
Габариты | 230 x 135 x 37 мм |
Встроенная клавиатура | Нет |
Количество контролируемых вводов | 2 |
Количество контролируемых релейных выходов | сухие контакты 3/ открытый коллектор 2 |
