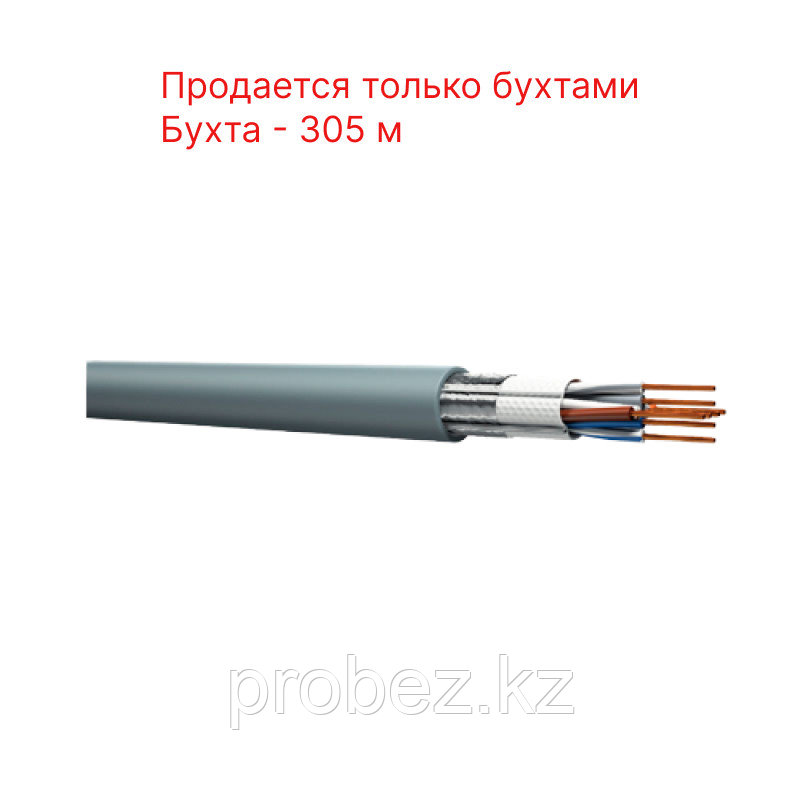

KCEP Кабель F/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e

Обозначение кабеля - F/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e
Наименование кабеля - Кабель с витыми парами в общем экране, в оболочке LSZH
Назначение кабеля - Для внутренней прокладки, в условиях повышенных электромагнитных влияний
Формула кабеля - Cu-PE-AlPET-LSZH
Стандарт на кабель - СТ ТОО 143-1930-10-16-34-2012, ISO/IEC 11801
Класс пожарной безопасности - ПРГП-1 по СТ РК 1798-2008


Токопроводящая жила Медная мягкая проволока диаметром 0,5±0,01 мм
Изоляция токопроводящей жилы ПЭ
Вид скрутки Парная
Количество пар в кабеле 4
Расцветка изоляции жил Согласно ANSI/TIA-568
Наружная оболочка LSZH

Электрические характеристики
Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более 9,6
Асимметрия сопротивления жил в паре/ четверке постоянному току, %, не более 2
Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц 56
Емкостная асимметрия жил пары/четверки к экрану е1 на частоте, пФ/км,не более 0,001 МГц - 3400
Сопротивление изоляции постоянному току, МОм*км, не менее 150
Испытательное напряжение постоянного тока в течение 1 мин, кВ 1,0
Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005, кВ 0,7
Волновое сопротивление на частоте, Ом
- 0,064-1,0 МГц - 100±25
- 1,0-250 МГц - 100±15
Скорость распространения, волны на частоте, % от скорости света в вакууме, не менее
- 1 МГц - 65
- 10 МГц - 65
- 100 МГц - 65
Задержка сигнала на частоте, нс/ 100м, не более
- 1 - 0,580
- 16 - 0,553
- 100 - 0,548
Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц- 50
Затухание в кабеле на частоте, дБ/100 м
- 1 - 4,0
- 16 - 9,1
- 100 - 24,0
Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее
- 1 - 63,3
- 16 - 43,6
- 100 - 30,1
Возвратные потери на частоте, дБ/100 м
- 1 - 17,0
- 16 - 17,0
- 100 - 10,0

Механические характеристики
Значение растягивающего усилия кабеля, не более, кН 0,4
Раздавливающие усилие, Н/см, не менее 40
Минимальный радиус изгиба кабеля, мм 43
Температура эксплуатации от -40 до +60 °С
Температура хранения и транспортировки от -40 до +60 °С
Температура монтажа от -10 до +50 °С
Относительная влажность при температуре +350 C, % 98
Наружные размеры, мм 6,5 мм
Расчётный вес 1км кабеля, кг/км 41
Строительная длина кабеля 305м
Упаковка Коробка или катушка
