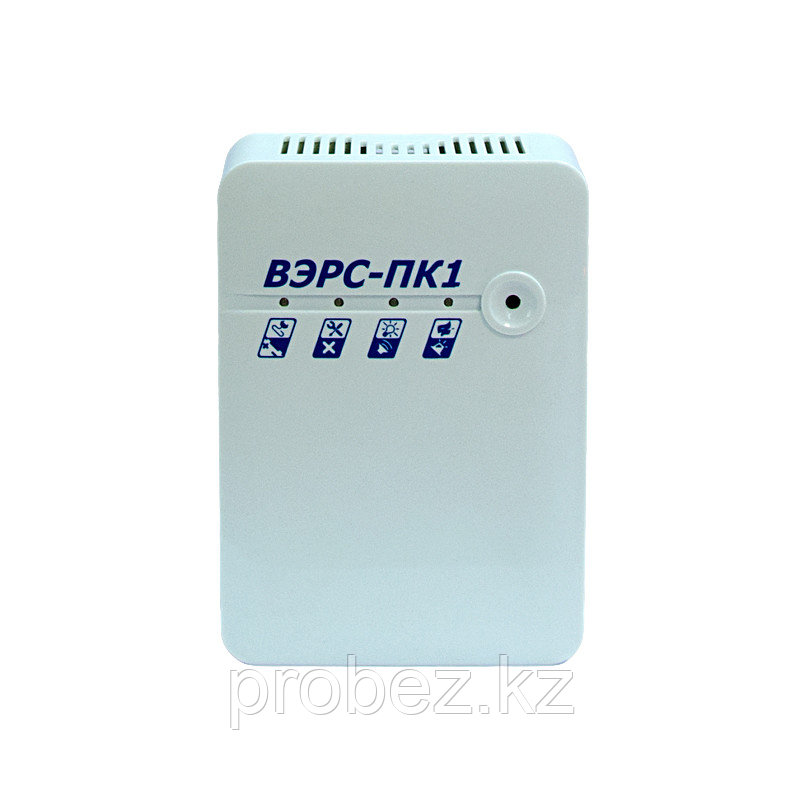

ВЭРС-ПК 1-01 Прибор приемно-контрольный охранно-пожарный

Прибор предназначен для приема сигналов от автоматических и ручных пожарных или охранных извещателей и визуального отображения состояния подключенного ШС, поступивших сигналов от сработавших извещателей, «Тревога», «Пожар1», «Пожар2» и «Неисправность»; Контроля целостности подключенного шлейфа сигнализации (обрыв и короткое замыкание ШС), линий управления внешними оповещателями (обрыв и
короткое замыкание), линии считывателя ключей Touch Memory; Выдачи тревожных извещений ПОЖАР/ ТРЕВОГА/ НЕИСПРАВНОСТЬ на реле ПЦН; Управления звуковыми, световыми охранными оповещателями или световыми табло типа «ВЫХОД»

Технические характеристики:

Количество ШС 1
Количество разделов 1
Способ управления режимами работы кнопка; ключ ТМ
Программирование перемычкам (джамперами) на плате
Длительность звучания выносного звукового оповещателя, мин 5
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме 18
- при разомкнутом состоянии ШС 26

Ток ШС в дежурном режиме, мА 3
Номинальное сопротивление выносного резистора, кОм 7.5
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор" 2
- кол-во выходов типа "Сухой контакт" 2

Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель" 12В/700мА
- на выходе "световой оповещатель" 12В/300мА
- выход для питания извещателей 12В/500мА
- релейного выхода 24В/2А

Напряжение питания, B:
- от сети переменного тока 135…242
- от дополнительного источника 12

Ток потребления при питании от встроенного аккумулятора, мА 70
Потребляемая мощность от сети переменного тока 5 ВА
Кол-во устанавливаемых аккумуляторов 1
Емкость аккумулятора, Ач 1.2
Материал корпуса Пластик
Степень защиты IP20
Диапазон рабочих температур, °С -30…+50
Габаритные размеры, мм 240х200х83.5
Масса, кг 0,2
